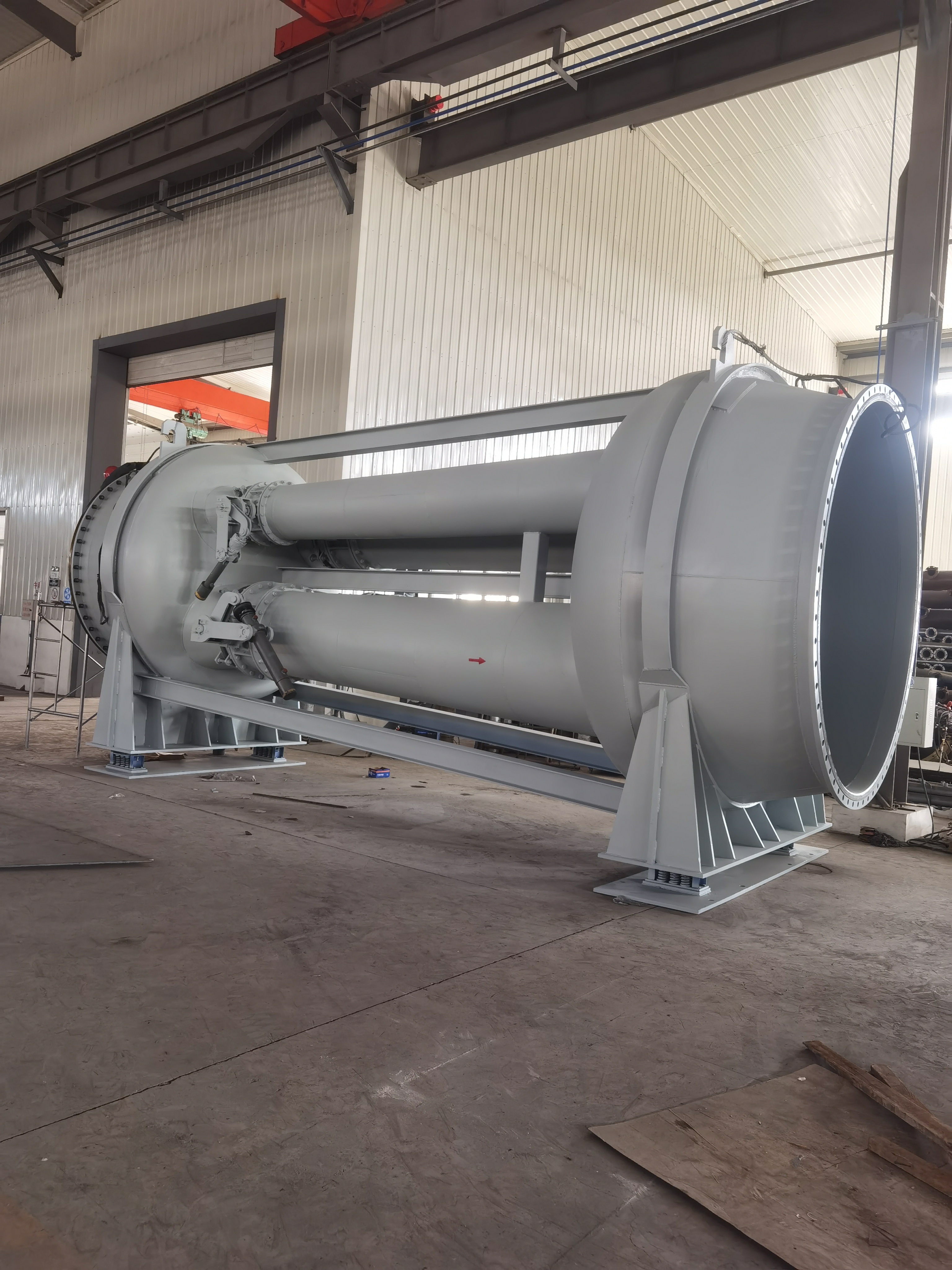

調壓閥組系列
■ 用途
本系列調壓閥組主要用于煤氣、空氣等氣體管線上，通過流量、壓力調節來達到控制氣體流量、壓力的目的。
■ 閥門主要性能參數
管道通徑 | 型號 | 介質壓力 | 介質溫度 | 介質流量 | 閥門轉角 |
1600 | TYFZ-Ⅰ | ≤0.1MPa或 ≤0.25MPa | ≤250℃ 或 ≤450℃ | ～42000 |
|
TYFZ-Ⅱ | 42000～55000 |
1800 | TYFZ-Ⅰ | 68000～85000 |
TYFZ-Ⅱ | 4800～58000 |
2000 | TYFZ-Ⅰ | 11000～130000 |
TYFZ-Ⅱ | 90000～115000 |
2150 | TYFZ-Ⅰ | 128000～135000 |
TYFZ-Ⅱ | 115000～130000 |
2200 | TYFZ-Ⅰ | 135000～160000 |
2400 | TYFZ-Ⅰ | ～170000 |
■ 結構特點
1、過流筒體采用碳鋼，根據用戶工況需要，過流面可噴涂硬質合金，以滿足耐磨、耐沖刷要求。
2、采用電動執行機構驅動調節閥，輸入4～20mA信號，可任意控制閥板的開度，并有位置信號反饋。
■ 主要零件材料
零件名稱 | 筒體、閥板 | 筒桿 | 軸承 | 填料 |
材料 | 碳鋼 | 2Cr13 | 復合型自潤滑軸承 | 柔性石墨 |
■ 結構尺寸
管道通徑 | 型號 | L | D | D1 | D2 | D-d0 | b | 調節閥Ⅰ （DNⅠ ） | 調節閥Ⅱ（DNⅡ） | 調節閥Ⅲ（DNⅢ） | 旁通管（DNⅣ） | 參考重量 （Kg） |
1600 | TYFZ-Ⅰ | 900 | 1790 | 1730 | 1690 | 40-30 | 26 | 600 | 500 | 300 | - | 2580 |
TYFZ-Ⅱ | 900 | 1790 | 1730 | 1690 | 40-30 | 28 | 600X2 | 300 | - | - | 2610 |
1800 | TYFZ-Ⅰ | 900 | 1990 | 1930 | 1890 | 44-30 | 30 | 700X2 | 350 | - | 175 | 3900 |
TYFZ-Ⅱ | 1004 | 1990 | 1930 | 1890 | 44-30 | 30 | 600X2 | 300 | - | 119 | 3400 |
2000 | TYFZ-Ⅰ | 900 | 2190 | 2130 | 2090 | 48-30 | 32 | 700X3 | 350 | - | 170 | 4800 |
TYFZ-Ⅱ | 900 | 2190 | 2130 | 2250 | 48-30 | 32 | 700X3 | - | - | - | 4200 |
2150 | TYFZ-Ⅰ | 9000 | 2355 | 2290 | 2250 | 52-33 | 30 | 800X2 | 450 | - | 200 | 5850 |
TYFZ-Ⅱ | 900 | 2355 | 2290 | 2250 | 52-33 | 30 | 750X2 | 450 | - | 200 | 5600 |
2200 | TYFZ-Ⅰ | 1200 | 2405 | 2340 | 2295 | 52-33 | 30 | 900X2 | 500 | - | 200 | 6740 |
2400 | TYFZ-Ⅰ | 900 | 2605 | 2540 | 2495 | 56-33 | 46 | 750X2 | 500X2 | - | - | 10800 |
